게이츠 우레탄벨트의 설계 방법을 소개합니다. 다른 메이크의 설계도 기본적으로 같은 컨셉입니다만 반드시 해당 벨트의 설계용 카타로그를 참고하여 선정 해주시기 바랍니다.

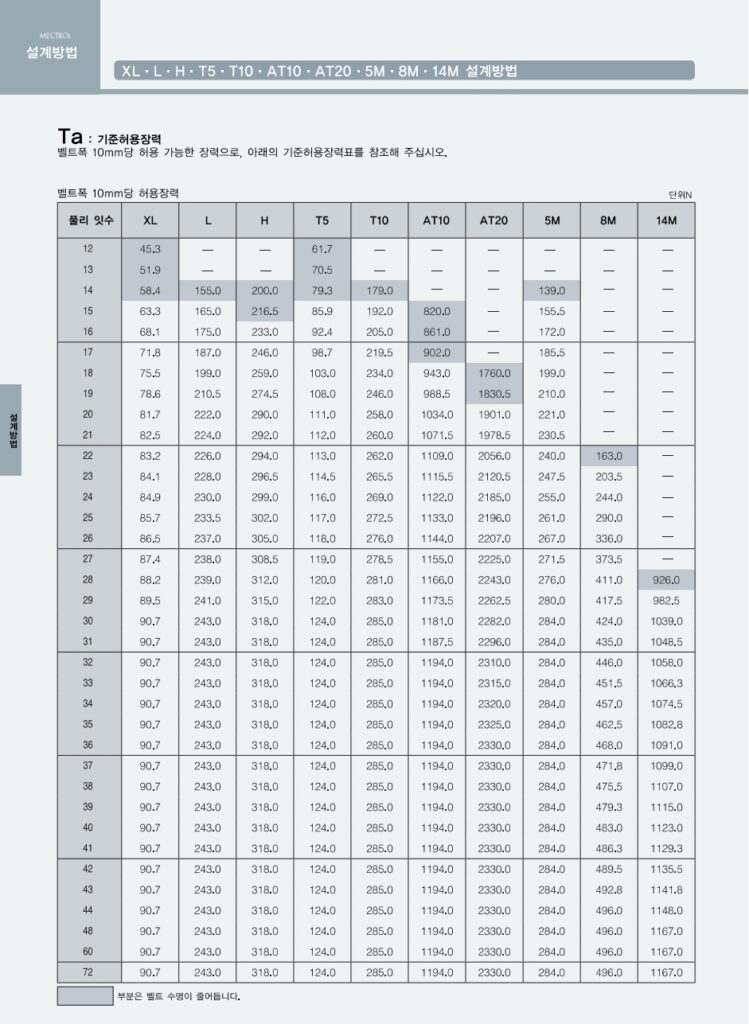

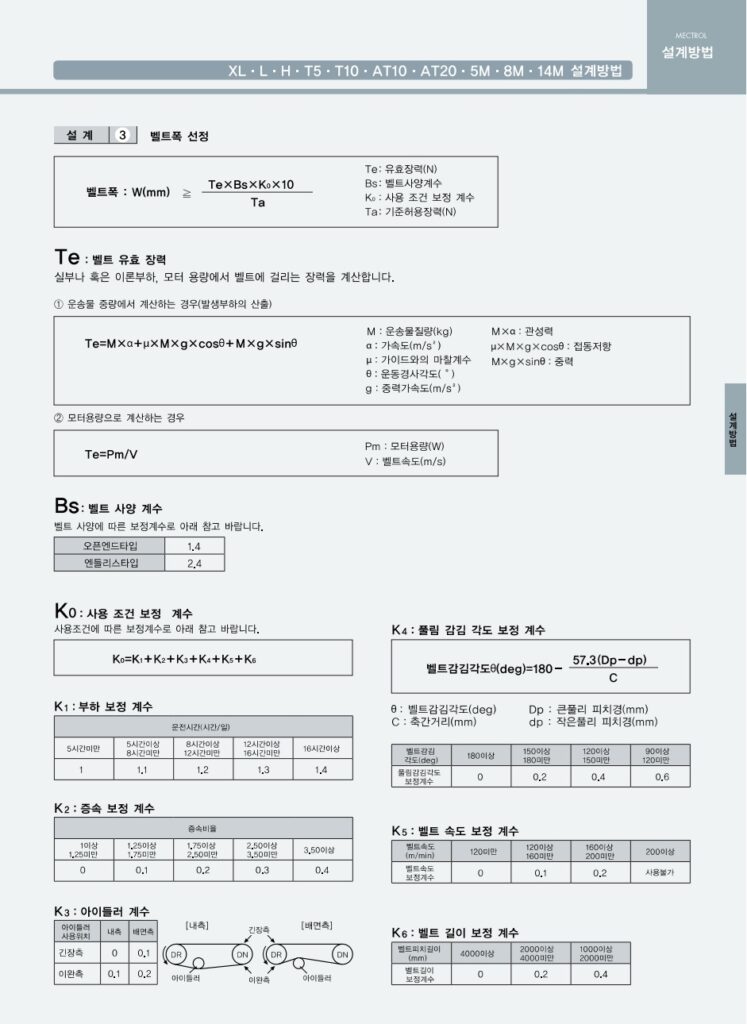

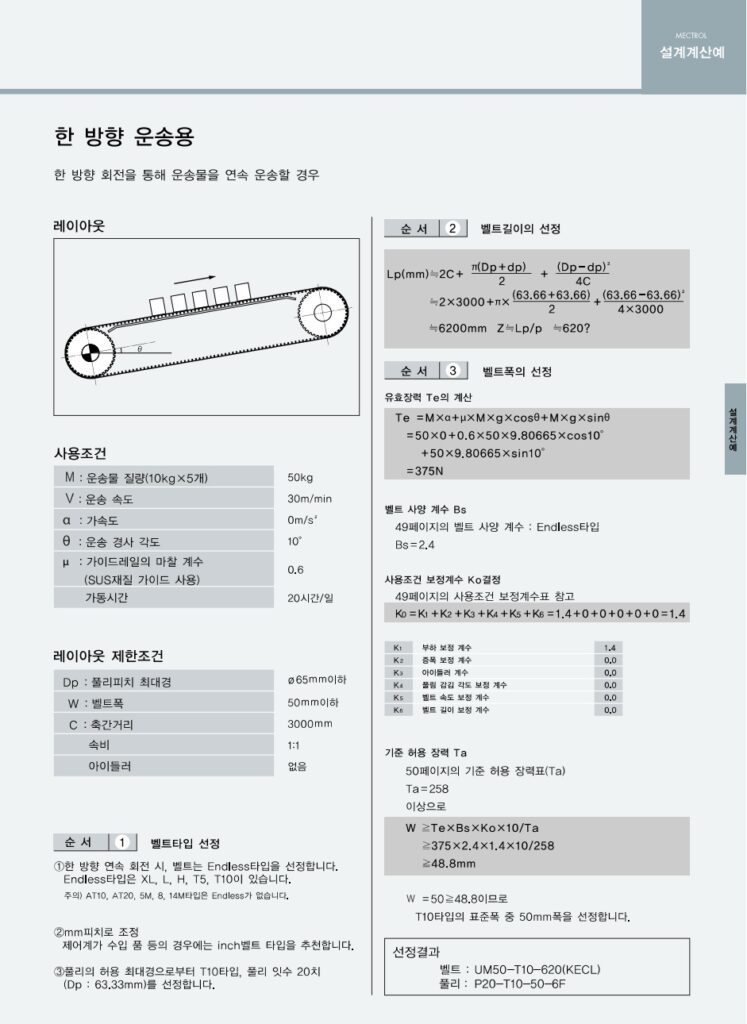

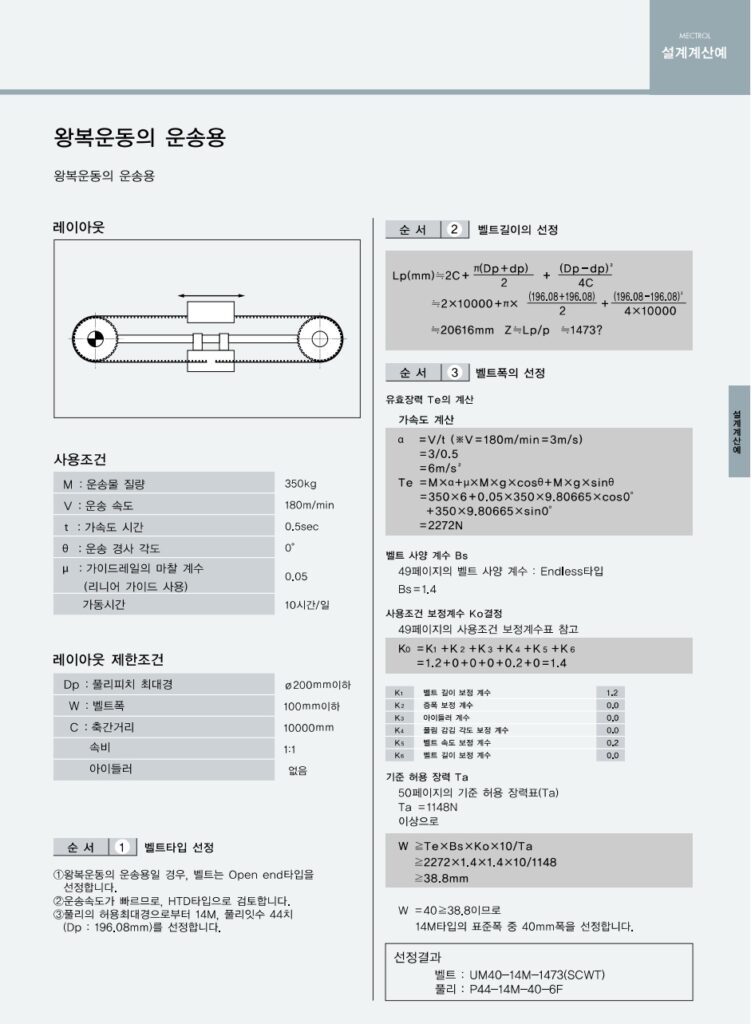

1. XL · L · H · T5 · T10 · AT10 · AT20 · 5M · 8M · 14M 벨트
<부하와 벨트속도에 따른 벨트타입 선정 개략도>
고부하 혹은 고속회전에서 사용 할 경우 고무 재질의 벨트는 다양한 선정이 가능합니다.

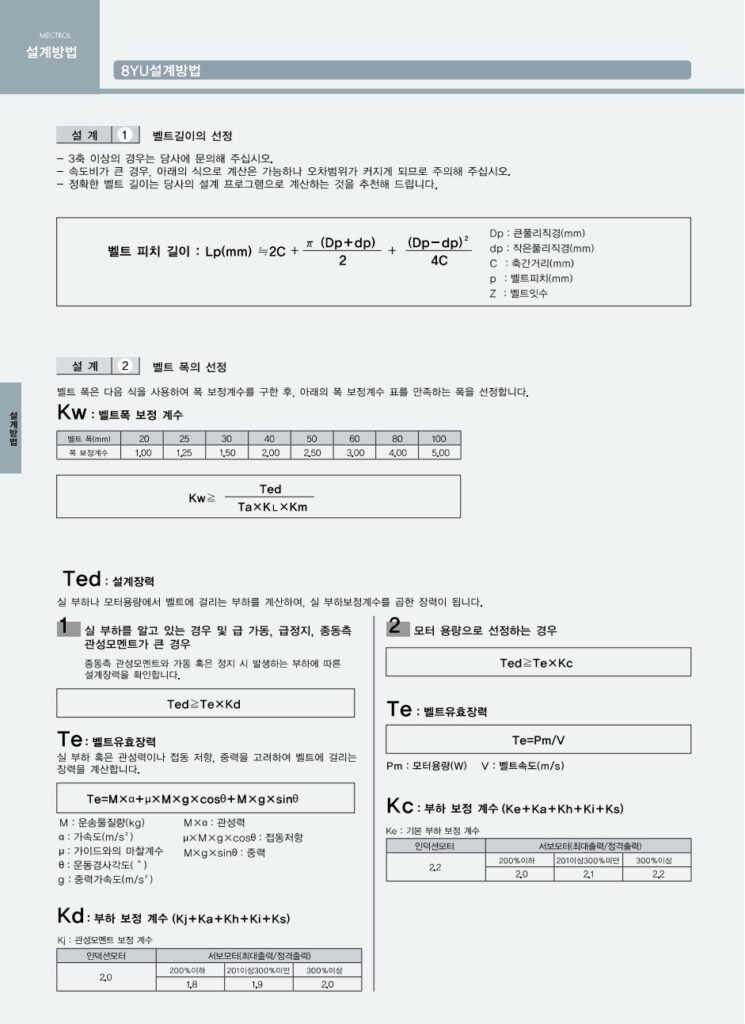

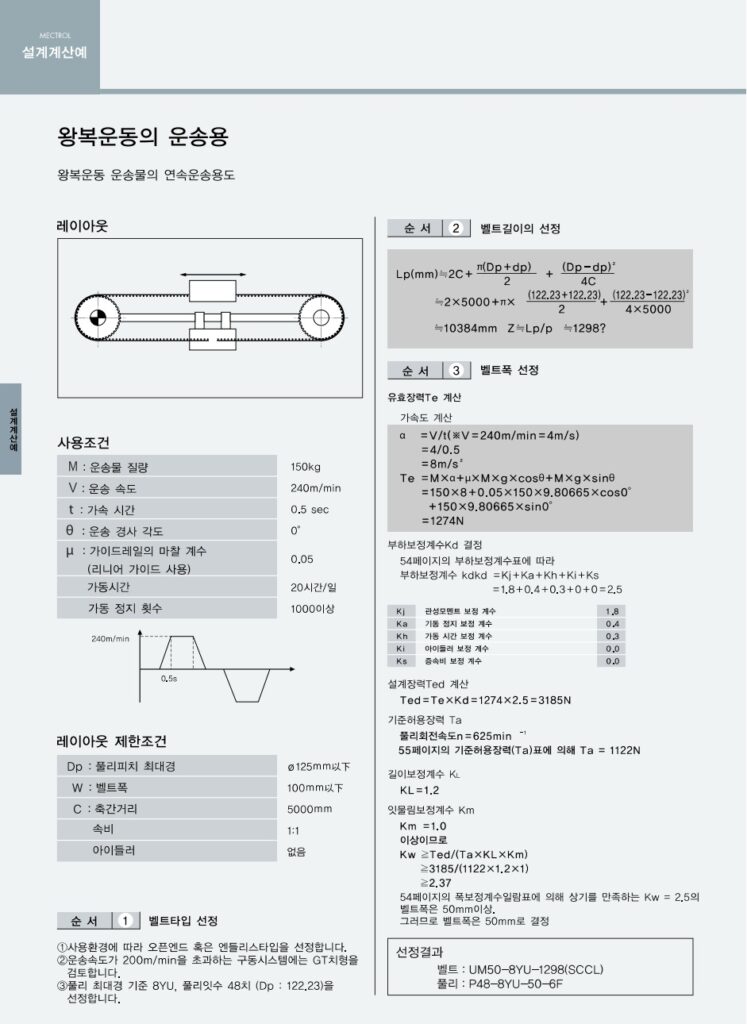

2. 8YU 벨트
3. 설계시 사용하는 공식 및 환산표

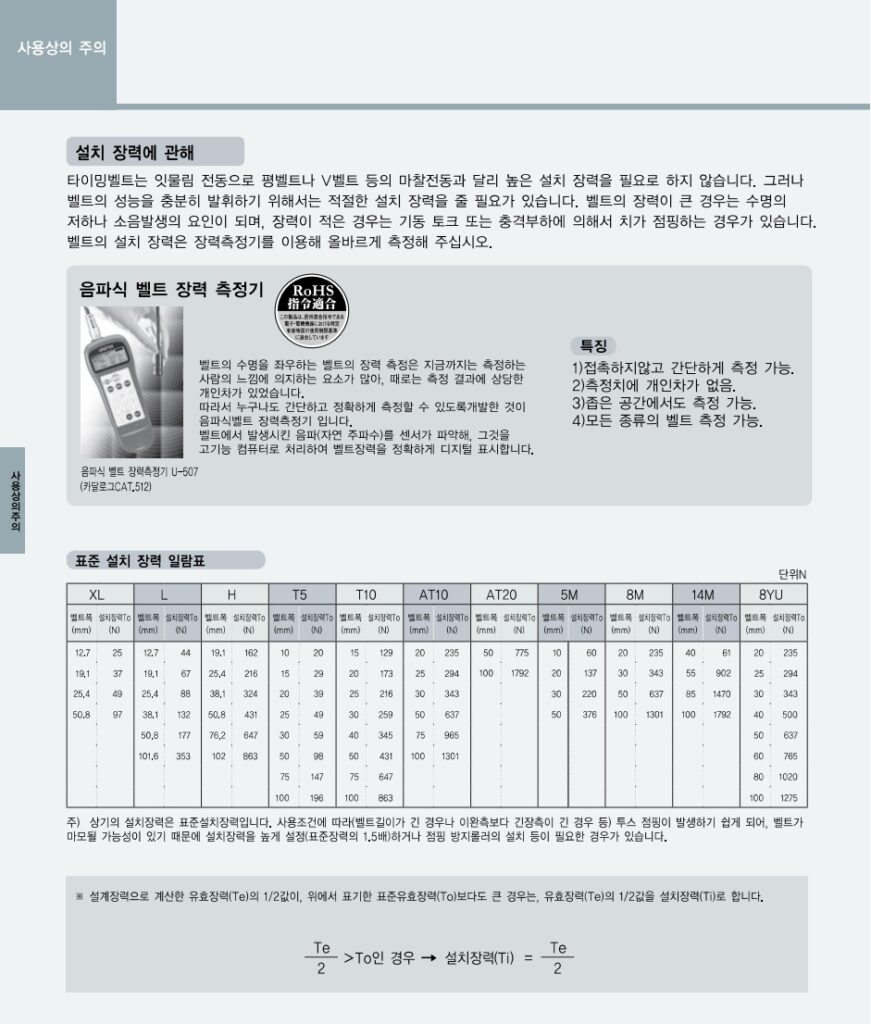

4. 우레탄벨트의 설치장력
